BTS (Base Transceiver Station)

BTS (Base Transceiver Station)

1 Pengertian BTS
BTS adalah kependekan dari Base Transceiver Station.Terminologi ini termasuk baru dan mulai populer di era booming seluler saat ini. BTS berfungsi menjembatani perangkat komunikasi pengguna dengan jaringan menuju jaringan lain. Satu cakupan pancaran BTS dapat disebut Cell. Komunikasi seluler adalah komunikasi modern yang mendukung mobilitas yang tinggi. Dari beberapa BTS kemudian dikontrol oleh satu Base Station Controller (BSC) yang terhubungkan dengan koneksi microwave ataupun serat optik.
Meskipun istilah BTS dapat diterapkan ke salah satu standar komunikasi nirkabel, biasanya dan umumnya terkait dengan teknologi komunikasi mobile seperti GSM dan CDMA. Dalam hal ini, BTS merupakan bagian dari base station subsystem (BSS) perkembangan untuk sistem manajemen. Ini juga mungkin memiliki peralatan untuk mengenkripsi dan mendekripsi komunikasi, spektrum penyaringan alat (band pass filter), dll antena juga dapat dipertimbangkan sebagai komponen dari BTS dalam arti umum sebagai mereka memfasilitasi fungsi BTS. Biasanya BTS akan memiliki transceiver beberapa (TRXs) yang memungkinkan untuk melayani beberapa frekuensi yang berbeda dan berbagai sektor sel (dalam kasus BTS sectorised). Sebuah BTS dikendalikan oleh kontroler orangtua base station melalui fungsi base station kontrol (BCF). BCF ini dilaksanakan sebagai unit diskrit atau bahkan tergabung dalam TRX di BTS kompak. Para BCF menyediakan operasi dan pemeliharaan (O & M) koneksi dengan sistem manajemen jaringan (NMS), dan mengelola kondisi operasi dari TRX masing-masing, serta penanganan perangkat lunak dan koleksi alarm. Struktur dasar dan fungsi dari BTS tetap sama tanpa teknologi nirkabel.

2 Topologi BTS
BTS & handphone sama-sama disebut transceiver (kepanjangan BTS= Base Transceiver Station) karena sifatnya yang sama-sama bisa mengirim informasi & menerima informasi. Pada saat BTS mengirim informasi kepada handphone, saat itu pula handphone juga bisa mengirim informasi kepada BTS secara bersama-sama selayaknya saat kita  mengobrol via telepon kita bisa berbicara bersamaan.Dalam topologinya BTS berfungsi untuk menyediakan jaringan (interface) berupa sinyal radio gelembang elektromagnetik untuk penggunanya dalam hal ini adalah handphone, modem, fax dll. Frekuensinya mengikuti alokasi yang telah diberikan pemerintah kepada operator masing-masing, ada yang di band 450Mhz, 800Mhz, 900Mhz, 1800 Mhz maupun frekuensi diatas itu.Komunikasi dari arah BTS ke pengguna disebut downlink, sedangkan jalur frekuensi yang digunakan mengirim informasi dari pengguna ke BTS disebut uplink





Ada penyebab dimana frekuensi downlink dibuat lebih tinggi daripada frekuensi uplink, hal ini berhubungan dengan masalah daya yang harus disediakan oleh perangkat pengguna dalam hal ini adalah battery handphone. Dalam ilmu sains semakin tinggi frekuensi maka gangguan (noise) akan semakin besar, sehingga diperlukan daya yang lebih besar agar kualitasnya lebih terjamin. Kalau frekuensi uplink menggunakan frekuensi yang tinggi maka konsekuensinya battery handphone bisa lebih boros dan cepat habis. Makin jauh jarak pengguna handphone ke BTS juga berpengaruh terhadap kebutuhan daya  Hubungan jarak adalah berbanding terbalik dengan kualitas sinyal, makin dekat jarak makin bagus pula kualitasnya. Sebaliknya makin jauh jarak makin berkurang kualitasnya. Efeknya apa? kalau kualitas sinyal handphone yang diterima oleh BTS menurun maka BTS akan memerintahkan handphone untuk menaikkan daya pancarnya, tentu saja pemakaian battery akan cepat habis.


3 Komponen BTS


  1)      Tower
Tower adalah menara yang terbuat dari rangkaian besi atau pipa baik segi empat atau segi tiga, atau hanya berupa pipa panjang (tongkat), yang bertujuan untuk menempatkan antenna dan radio pemancar maupun penerima gelombang telekomunikasi dan informasi. Tower BTS (Base Transceiver System) sebagai sarana komunikasi dan informatika, berbeda dengan tower SUTET (Saluran Udara Tegangan Ekstra Tinggi) Listrik PLN dalam hal konstruksi, maupun resiko yang ditanggung penduduk di bawahnya. Tower BTS komunikasi dan informatika memiliki derajat keamanan tinggi terhadap manusia dan mahluk hidup di bawahnya, karena memiliki radiasi yang sangat kecil sehingga sangat aman bagi masyarakat di bawah maupun disekitarnya.




Tipe Tower jenis ini pada umumnya 3 macam,

1) Tower dengan 4 kaki, atau tower pipa besar (diameter pipa 30 cm keatas)
Tower dengan 4 kaki sangat jarang dijumpai roboh, karena memiliki kekuatan tiang pancang serta sudah dipertimbangkan konstruksinya. Tipe ini mahal biayanya (650 juta hingga 1 milyar rupiah), namun kuat dan mampu menampung banyak antenna dan radio. Tipe tower ini banyak dipakai oleh perusahaan-perusahaan bisnis komunikasi dan informatika yang bonafid. (Indosat, Telkom, Xl, dll).

2) Tower segitiga yang dikokohkan dengan tali pancang.
Tower Segitiga disarankan untuk memakai besi dengan diameter 2 cm ke atas. Beberapa kejadian robohnyatower jenis ini karena memakai besi dengan diameter di bawah 2 cm. Ketinggian maksimal tower jenis ini yang direkomendasi adalah 60 meter. Ketinggian rata-rata adalah 40 meter. Tower jenis ini disusun atas beberapa stage(potongan). 1 stage ada yang 4 meter namun ada yang 5 meter. Makin pendek stage maka makin kokoh, namun biaya pembuatannya makin tinggi, karena setiap stage membutuhkan tali pancang/spanner. Jarak patok spannerdengan tower minimal 8 meter. Makin panjang makin baik, karena ikatannya makin kokoh, sehingga tali penguat tersebut tidak makin meruncing di tower bagian atas.

3) Pipa besi yang dikuatkan dengan tali pancang..
Tower jenis ketiga lebih cenderung untuk dipakai secara personal. Tinggi tower pipa ini sangat disarankan tidak melebihi 20 meter (lebih dari itu akan melengkung). Teknis penguatannya dengan spanner. Kekuatan pipa sangat bertumpu pada spanner. Sekalipun masih mampu menerima sinyal koneksi, namun tower jenis ini tidak direkomedasi untuk penerima sinyal informatika (internet dan intranet) yang stabil, karena jenis ini mudah bergoyang dan akan mengganggu sistem koneksi datanya, sehingga komputer akan mencari data secara terus menerus (searching).
Tower ini bisa dibangun pada areal yang dekat dengan pusat transmisi/ NOC = Network Operation Systems (maksimal 2 km), dan tidak memiliki angin kencang, serta benar-benar diproyeksikan dalam rangka emergency biaya. Dari berbagai fakta yang muncul di berbagai daerah, keberadaan Tower memiliki resistensi/daya tolak dari masyarakat, yang disebabkan isu kesehatan (radiasi, anemia dll), isu keselamatan hingga isu pemerataan sosial. Hal ini semestinya perlu disosialisasikan ke masyarakat bahwa kekhawatiran pertama (ancaman kesehatan) tidaklah terbukti. Radiasinya jauh diambang batas toleransi yang ditetapkan WHO.
Tower BTS terendah (40 meter) memiliki radiasi 1 watt/m2 (untuk pesawat dengan frekuensi 800 MHz) s/d 2 watt/m2 (untuk pesawat 1800 MHz). Sedangkan standar yang dikeluarkan WHO maximal radiasi yang bisa ditolerir adalah 4,5 (800 MHz) s/d 9 watt/m2 (1800 MHz). Sedangkan radiasi dari radio informatika/internet (2,4 GHz) hanya sekitar 3 watt/m2 saja. Masih sangat jauh dari ambang batas WHO 9 watt/m2. Radiasi ini makin lemah apabila tower makin tinggi. Rata-rata tower seluler yang dibangun di Indonesia memiliki ketinggian 70 meter. Dengan demikian radiasinya jauh lebih kecil lagi. Adapun mengenai isu mengancam keselamatan (misal robohnya tower), dapat diatasi dengan penerapan standar material, dan konstruksinya yang benar, serta pewajiban perawatan tiap tahunnya.
Komponen yang ada pada tower BTS:

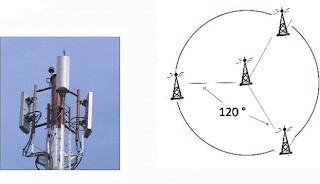

·         ·         Antenna Sektoral
Antena didefinisikan sebagai suatu struktur yang berfungsi sebagai pelepas energi gelombang elektromagnetik diudara dan juga bisa sebagai penerima/penangkap energi gelombang elektromagnetik diudara. Karena merupakan perangkat perantara antara saluran transmisi dan udara, maka antena harus mempunyai sifat yang sesuai (match) dengan saluran pencatunya.
            Antena adalah alat yang digunakan untuk mengubah sinyal listrik menjadi sinyal elektromagnetik lalu meradiasikannya. Antena sektoral merupakan antena yang memancarkan dan menerima sinyal sesuai dengan sudut pancar sektornya. Antena yang digunakan adalah antena 3 sektor dengan kombinasi Distributed Control System.



·         ·    Antenna Microwave
Microwave system adalah sebuah sistem pemancaran dan penerimaan gelombang mikro yang berfrekuensi sangat tinggi. Microwave system digunakan untuk komunikasi antar BTS atau BTS-BSC.Microwave System yang digunakan merupakan sistem indoor. Namun antena microwave tetap terpasang menara.
Pada antenna Microwave (MW) Radio, yang bentuknya seperti rebana genderang, itu termasuk jenis high performance antenna. Biasanya ada 2 brand, yaitu Andrew and RFS. Ciri khas dari antenna high performance ini adalah bentuknya yang seperti gendang, dan terdapat penutupnya, yang disebut radome. Fungsi radome antara lain untuk melindungi komponen antenna tersebut, dari perubahan cuaca sekitarnya.


·         Penangkal petir
Penangkal petir itu semacam rangkaian jalur yang difungsikan sebagai jalan bagi petir menuju ke permukaan bumi, tanpa merusak benda-benda yang dilewatinya.

·          Lampu
Lampu adalah peralatan yang dapat mengubah energi listrik menjadi energi cahaya. Lampu digunakan untuk penerangan di sekitar lingkungan BTS

2)      Shelter
Shelter BTS adalah suatu tempat yang disitu terdapat perangkat-perangkat telekomunikasi. Untuk letaknya, biasanya juga tidak akan jauh dari suatu Tower atau Menara karena adanya ketergantungan sebuah fungsi diantara keduanya, yakni shelter BTS dan Tower.

Komponen yang ada pada shelter:
               —  Pada suatu shelter terdapat RBS 3G dan RBS 2G,1 RBS terdapat 6 TRU dan 1 TRU terdapat 2 TRx.
TRx adalah perangkat yang memancarkan dan menerima sinyal komunikasi dari/ke perangkat mobile.TRxterdiri dari perangkat Transmitter dan Receiver

·           Transmisi
Perangkat yang digunakan untuk mengatur slot trafik pada BTS.Menghubungkan dari TRx ke BOIA adalah Prosesor BTS (bentuk sama dengan Base band,namun memiliki port penghubung untuk maintenance)
·            Rectifier
Rectifier sebagai penyearah tegangan dari tegangan AC yang berasal dari PLN dikonversikan ke dalam tegangan searah untuk dikomsumsi perangkat lainnya. Terdapat 2 buah modul, tiap modulnya mensuplai 30 Ampere,Tegangan yang digunakan di BTS adalah -48 Vdc

·           AC (Air Conditioner)
AC adalah suatu komponen/peralatan yang dipergunakan untuk mengatur suhu, sirkulasi, kelembaban dan kebersihan udara di dalam ruangan

·           PDB (Power Distribution Board)
Berupa kotak berisi MCB / saklar-saklar power tiap-tiap perangkat

·           Lampu
Untuk member penerangan di sekitar BTS.
·         Power Distribution Box


                  Untuk mendistribusikan / membagikan arus listrik ke berbagai komponen yang digunakan  pada BTS
·         Grounding

berfungsi untuk mengurangi atau menghindari bahaya yang disebabkan oleh tegangan tinggi.misalnya bahaya petir dengan tegangan tinggi

DAFTAR PUSTAKA


1.      Alaydrus, Mudrik, 2011, Antena Prinsip dan Aplikasi, Edisi Pertama,
Graha Ilmu: Yogyakarta, hal.01-38.
2.      Wowok, 2008, Antena Wireless untuk Rakyat, Edisi Pertama, Penerbit Andi:
Yogyakarta, hal.13-28.
3.      Simanjuntak, Tiur, 2002, Dasar-Dasar Telekomunikasi, Edisi Pertama,
PT.Alumni: Bandung, hal.15.
4.      Fahmi, 2011, Analisa Pengaruh Perubahan Tilting Antena Sektoral BTS secara
Electrical dan Mechanical terhadap perolehan Sinyal MS dan Kualitas
Layanan, Medan, Universitas Sumatera Utara, hal.03-07.
5.      Anonim, 2010, Antena Ceiling Lampu Indoor, Globalrepeater. http://www.globalrepeater.com/kategori produk?page=shop.product_detail&Flypage.tpl&product_id=64&category_id=12 (diakses tanggal 04 Januari 2016).
